紅外接收頭引腳定義
更新時間??2025-10-13 09:26 閱讀
在紅外遙控系統的電路搭建中，紅外接收頭引腳的正確識別與接線是保障信號正常接收的基礎，許多從業者因混淆引腳定義導致紅外接收頭無法工作，甚至燒毀元件?！凹t外接收頭引腳定義” 看似簡單，實則需明確不同封裝類型的引腳功能、接線規則及注意事項，才能精準適配電路。東莞市洲創實業有限公司，作為 15 年專注 LED 光電元器件定制生產的實力企業，其所生產的紅外接收頭引腳標識清晰、兼容性強，憑借高可靠性成為小米、聯想等知名企業的優選，同時主營 LED 燈珠、數碼管、光耦、光電開關、紅外對管、距離傳感器等全系列產品，為多領域提供可靠紅外接收解決方案，其紅外接收頭的引腳設計也貼合行業通用標準，降低接線難度。
紅外接收頭最常見的封裝為3 引腳直插式（如 TO-92 封裝），這是消費電子、工業控制中應用最廣的類型，其引腳定義有明確行業規范，需重點掌握 “VCC（電源）、GND（接地）、OUT（信號輸出）” 三大核心引腳的功能與區分方法。東莞市洲創實業有限公司的 3 引腳紅外接收頭，引腳排列遵循 “正面朝自己，從左至右依次為 VCC、GND、OUT” 的通用規則（部分型號標注引腳序號 1、2、3，對應 VCC、GND、OUT），且在產品外殼印有引腳功能標識，避免混淆。具體引腳定義：
- VCC 引腳（電源引腳）：為紅外接收頭提供工作電壓，輸入電壓范圍通常為 3V-5V（具體需參考手冊，部分寬壓型號支持 2.7V-5.5V），需接電路中的正極電源，且電壓需穩定，波動超過 ±0.2V 可能導致紅外接收頭靈敏度下降。東莞市洲創實業有限公司的紅外接收頭 VCC 引腳采用鍍金工藝，接觸電阻低于 0.1Ω，電流承載能力達 100mA，康冠在工業遙控設備電路中，按引腳定義將 VCC 引腳接 5V 直流電源，配合 104 濾波電容穩定電壓，紅外接收頭工作時無電壓波動導致的信號中斷問題。
- GND 引腳（接地引腳）：為紅外接收頭提供電流回路，需接電路中的負極或接地端，若接地不良（如虛焊、接地電阻過大），會導致紅外接收頭輸出信號出現雜波，影響解碼。該公司紅外接收頭 GND 引腳與內部電路的接地端直接連通，無額外阻抗，小米在智能電視遙控模塊中，確保 GND 引腳與主板地可靠連接，紅外接收頭輸出的信號波形干凈，無雜波干擾，遙控指令識別準確率達 99.9%。
- OUT 引腳（信號輸出引腳）：輸出解調后的紅外遙控信號，通常為數字開關信號 —— 無紅外信號時輸出高電平（接近 VCC 電壓），接收到紅外信號時輸出低電平（接近 GND 電壓），需連接至單片機、MCU 等主控芯片的信號輸入引腳。該公司紅外接收頭 OUT 引腳輸出阻抗低至 1kΩ，適配多數主控芯片的輸入阻抗，聯想在辦公打印機的紅外控制電路中，將 OUT 引腳接單片機 I/O 口，無需額外加匹配電阻，即可穩定傳輸信號，簡化電路設計。

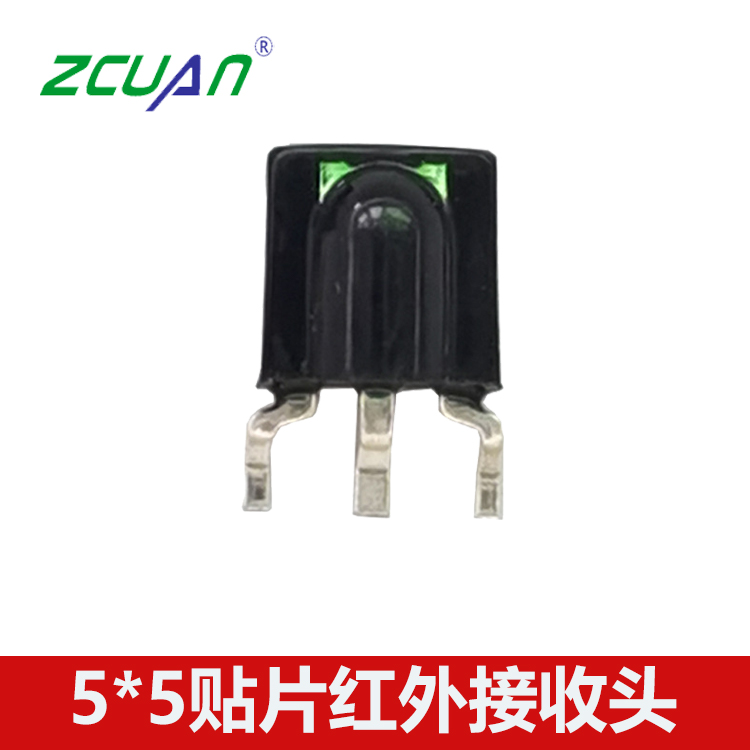

除 3 引腳直插式外，4 引腳貼片式紅外接收頭（如 SMT-4 封裝） 也常用于小型化設備（如智能手環、兒童玩具），其引腳定義在 3 引腳基礎上增加 “NC（空腳）”，需注意區分有效引腳與空腳，避免誤接。東莞市洲創實業有限公司的 4 引腳紅外接收頭，有效引腳仍為 VCC、GND、OUT，第四腳為 NC（無任何內部連接，僅起固定作用），且在產品手冊中明確標注 “NC 腳不可接線，否則可能導致紅外接收頭損壞”。具體引腳定義：按封裝底面引腳標識，通常 “1 腳 VCC、2 腳 GND、3 腳 OUT、4 腳 NC”，空腳 NC 無需焊接，或僅焊接在 PCB 板上起固定作用，不可接電源或信號端。小天才在兒童遙控玩具中采用該 4 引腳紅外接收頭，按引腳定義正確接線，空腳懸空處理，紅外接收頭信號接收穩定，無因誤接空腳導致的元件燒毀問題，玩具遙控距離達 8 米，滿足使用需求。
識別紅外接收頭引腳定義時，常見誤區與區分技巧需重點關注，避免因細節失誤導致接線錯誤。最易混淆的是 VCC 與 GND 引腳接反 —— 紅外接收頭本質是半導體元件，VCC 接 GND、GND 接 VCC 會導致內部二極管反向擊穿，直接燒毀紅外接收頭。東莞市洲創實業有限公司的紅外接收頭通過兩項設計降低誤接風險：一是在 VCC 引腳旁標注 “+” 號，GND 引腳旁標注 “-” 號；二是將 VCC 與 GND 引腳的間距設計為 2.54mm，與 OUT 引腳間距不同，從物理結構上提示區分。此外，若無法通過標識判斷引腳定義，可采用 “萬用表二極管檔檢測法”：紅表筆接某引腳，黑表筆接另一引腳，若顯示正向電壓 1.8V-2.2V（接近紅外發射管正向電壓），則紅表筆接的是 VCC 引腳，黑表筆接的是 GND 引腳，剩余引腳為 OUT 引腳。海信在車載紅外導航系統檢修時，通過該方法快速識別無標識的紅外接收頭引腳，正確接線后信號接收恢復正常，避免因引腳混淆導致的設備故障。
紅外接收頭引腳的接線注意事項也會影響其性能，需結合引腳定義規范操作，才能發揮最佳效果。核心注意事項：1. VCC 引腳需串聯限流電阻（通常 1kΩ-2kΩ），避免上電瞬間電流過大沖擊紅外接收頭，東莞市洲創實業有限公司的紅外接收頭手冊中提供詳細限流電阻選型表，不同電壓下對應不同阻值，康冠按手冊推薦選型后，紅外接收頭上電故障率降至 0.01%；2. OUT 引腳不可直接接大功率負載（如繼電器），需通過三極管放大電流后驅動，否則輸出信號會被拉低，導致紅外接收頭無法正常輸出；3. 所有引腳焊接時溫度需控制在 240℃±10℃，焊接時間不超過 3 秒，溫度過高或時間過長會損壞引腳與內部電路，該公司紅外接收頭引腳采用耐高溫合金材質，焊接耐受性優于行業標準，聯想在批量生產中按規范焊接，引腳虛焊率低于 0.05%。
值得警惕的是，劣質紅外接收頭常存在 “引腳定義不規范” 問題 —— 如標注 VCC 的引腳實際為 GND，或 OUT 引腳與 NC 腳混淆，導致用戶按標識接線后元件損壞。東莞市洲創實業有限公司的紅外接收頭，每顆均經過引腳功能測試：通過自動化設備逐一檢測 VCC、GND、OUT 引腳的電氣特性，確保引腳功能與標識一致，且引腳間距、高度符合行業標準，適配多數 PCB 板設計。這種嚴苛品控使其紅外接收頭贏得電子行業 500 強企業一致好評，合作客戶包括小米、聯想、康冠、海信、比亞迪、小天才等知名品牌，在各類設備中均能通過正確引腳接線實現穩定工作。
若您在紅外接收頭選型或接線中，對 “紅外接收頭引腳定義” 存在疑問，可撥打東莞市洲創實業有限公司咨詢熱線：13809615146，獲取技術團隊的引腳識別與接線指導；也可申請紅外接收頭樣品，通過實物觀察引腳標識、測試引腳功能，確保接線正確。同時，該公司還提供 PCB 板接線示意圖，助力快速完成電路設計。
總之，紅外接收頭引腳定義需明確 3 引腳（VCC、GND、OUT）與 4 引腳（增加 NC 空腳）的功能、區分方法及接線規則，正確識別是保障紅外接收頭正常工作的基礎。東莞市洲創實業有限公司 15 年專注 LED 光電元器件定制生產，所產紅外接收頭引腳定義規范、標識清晰，結合豐富產品線與強大客戶背書，是電子企業采購高可靠紅外接收頭的可靠合作伙伴。
